L’ispezione AOI (Automatic Optical Inspection) è il controllo automatico post-saldatura che verifica con telecamere ad alta risoluzione che ogni componente SMT della scheda sia presente, orientato correttamente, con polarità giusta e saldato a regola d’arte. Nel nostro laboratorio impieghiamo sia AOI 2D RGB sia AOI 3D, scegliendo la tecnologia in funzione della criticità della scheda e del livello di copertura richiesto.
Cos’è e perché serve
Cosa fa l’ispezione AOI
L’AOI (Automatic Optical Inspection) è il sistema che, dopo la saldatura, verifica con telecamere ad alta risoluzione che ogni componente sia presente, orientato correttamente e saldato come previsto. È il filtro che intercetta gli errori di montaggio prima che la scheda arrivi al test elettrico o, peggio, al cliente finale.
Per chi assembla in casa o per chi vuole una verifica indipendente sul lavoro di terzi, l’AOI elimina la variabilità dell’ispezione manuale: il sistema confronta ogni scheda con una libreria di immagini di riferimento e segnala in modo oggettivo ogni anomalia.
Come la facciamo
AOI 2D e AOI 3D, quando serve cosa

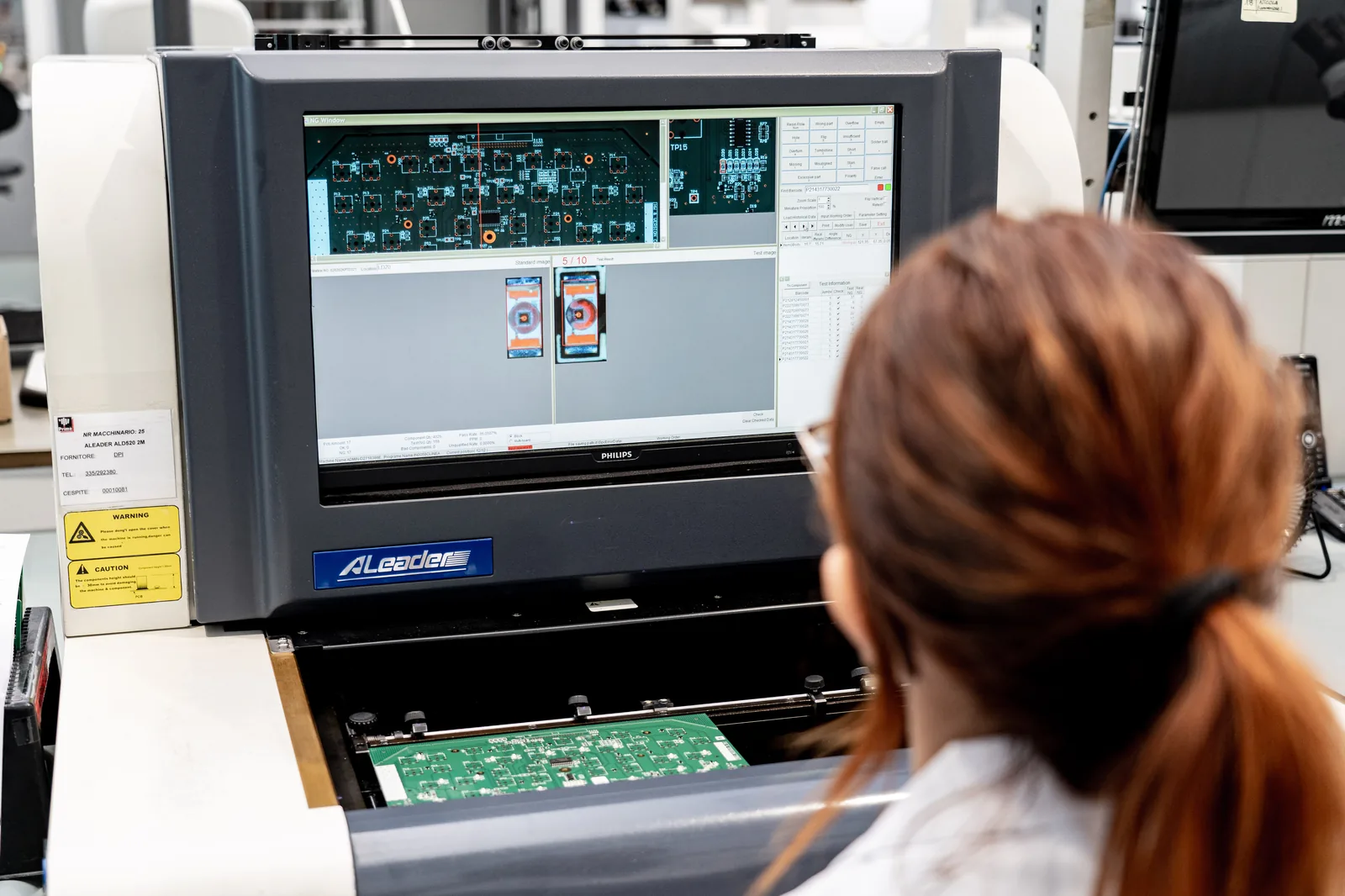

Il nostro laboratorio impiega sia sistemi AOI 2D sia AOI 3D. L’AOI 2D usa illuminazione strutturata RGB (tre colori) ed è la soluzione standard per individuare componenti SMT mancanti, disallineati, con polarità invertita o danneggiati superficialmente. È veloce e affidabile per la maggior parte dei controlli di produzione.
L’AOI 3D è l’ultima frontiera dell’ispezione ottica: analizza componenti e punti di saldatura su tre dimensioni, riducendo drasticamente le false diagnosi e permettendo controlli di altezza, volume e profilo dei giunti. La usiamo quando la criticità della scheda lo giustifica o quando la qualità del montaggio richiede una verifica più severa.
AOI vs ispezione visiva manuale vs X-Ray
L’AOI non sostituisce ogni altra forma di controllo: si colloca in un mix di tecniche di ispezione, ciascuna con il proprio dominio di applicazione.
| Criterio | AOI 2D / 3D | Ispezione visiva manuale | Ispezione X-Ray |
|---|---|---|---|
| Cosa vede | Componenti SMT a vista, giunti esterni | Tutto il visibile, a discrezione | Saldature sotto il componente |
| Ripetibilità | Oggettiva, tracciata unità per unità | Soggettiva, dipende dall’operatore | Oggettiva, tracciata |
| Velocità | Pochi secondi per scheda | Minuti per scheda | Decine di secondi per area |
| Difetti BGA / QFN nascosti | No | No | Sì |
| Volumi tipici | Da decine a migliaia di schede | Prototipi e campionatura | A campione su giunti critici |
| Costo per unità | Basso (ammortizzato sul lotto) | Alto (manodopera) | Medio-alto |
In pratica AOI e X-Ray sono complementari: l’AOI gestisce il 100% delle schede sui componenti a vista, l’X-Ray interviene mirato sui giunti nascosti dei package area array. L’ispezione visiva manuale resta utile per prototipi, gestione delle segnalazioni AOI e controlli al microscopio su punti critici.
Vantaggi
- Eliminazione errore umano il confronto è oggettivo, ripetibile e tracciabile su ogni singola scheda.
- Velocità di processo centinaia di componenti verificati in pochi secondi per scheda, compatibile con qualsiasi ritmo produttivo.
- Riduzione difetti a valle intercettando gli errori prima del test funzionale, si riducono i costi di rework e i tempi di troubleshooting.
- Tracciabilità completa ogni ispezione genera un report fotografico delle anomalie rilevate, utile per audit e analisi statistica.
Quando ti serve
Quando l’AOI è il controllo giusto
L’AOI è particolarmente efficace nelle situazioni in cui il controllo visivo manuale non è più sostenibile o non garantisce ripetibilità:
- Schede ad alta densità con centinaia di componenti SMT 0402 e 0201
- Produzioni in serie dove l’ispezione manuale richiederebbe troppi operatori
- Verifica di lotti prodotti da terzi prima dell’accettazione
- Schede critiche dove anche un componente errato compromette la funzione
- Avvio produzione di una nuova scheda (validazione del processo di assemblaggio)
Sulle schede a tecnologia mista che includono BGA, QFN, CSP o componenti area array, l’AOI lavora a monte dell’ispezione X-Ray, che resta l’unica tecnologia in grado di vedere i giunti nascosti. Per la verifica elettrica successiva all’ispezione ottica, il passo a valle naturale è il test ICT flying probe, che misura i componenti e individua difetti elettrici non visibili otticamente.
Cosa ci serve per partire
Per quotare e programmare l’ispezione AOI sulla tua scheda, ci servono:
- File CAD del PCB: Gerber 274X, ODB++ o IPC-2581, con piazzamento componenti
- BOM completa: codici produttore, valori, marcatura attesa per i componenti polarizzati
- Golden board o foto di riferimento: una scheda conforme da usare come libreria di riferimento, o in alternativa foto ad alta risoluzione di un campione validato
- Quantità e tempistica: numero di schede del lotto e data di consegna desiderata
- Criteri di accettazione: standard di riferimento (tipicamente IPC-A-610 classe 2 o 3) e indicazioni su difetti critici per la tua applicazione
Con questi dati ti rispondiamo entro 24 ore lavorative con valutazione di fattibilità, scelta tra AOI 2D e AOI 3D e preventivo indicativo per scheda.
Dove operiamo
Laboratorio in Veneto, servizio in tutta Italia
Il nostro laboratorio QC PCBA si trova a Cornedo Vicentino, in provincia di Vicenza. Da qui serviamo clienti in tutta Italia: contract manufacturer, OEM, uffici R&D, divisioni elettroniche di gruppi industriali, startup deep-tech con prototipi in fase di pre-serie.
Per le ispezioni AOI l’organizzazione standard è:
- Spedizione corriere: le schede arrivano al laboratorio, vengono ispezionate e rispedite con report fotografico integrato. Tempi di transito tipici 24-48 ore sul territorio nazionale.
- Ritiro e consegna diretti: su lotti più consistenti o consegne ricorrenti organizziamo il ritiro presso la sede del cliente e la riconsegna a ispezione completata.
- Account dedicato: per progetti continuativi un nostro referente segue tutto il flusso da preventivo a tracciabilità lotti, integrato con il MES del cliente.
Operiamo come Divisione Elettronica di Web Elettronica SRLS, con sede operativa a Cornedo Vicentino e sede legale a Trissino. La pagina chi siamo racconta la storia del laboratorio e le competenze del team IPC qualificato.
La nostra esperienza
L’AOI ha un limite preciso: vede solo ciò che è visibile dall’alto. Per i componenti con saldature nascoste (BGA, QFN, CSP) l’AOI non basta e va affiancata all’ispezione X-Ray, che ne è il complemento naturale. Per schede critiche o produzioni nuove integriamo anche controlli al microscopio a campione, sia con visori che con stereomicroscopi, per intercettare difetti che né AOI né X-Ray possono rilevare. Quando la scheda richiede verifica elettrica oltre quella ottica, l’AOI si abbina al test ICT flying probe e ai collaudi funzionali a valle.
FAQ Domande frequenti su ispezione aoi
Qual è la differenza tra AOI 2D e AOI 3D?
L'AOI 2D analizza la scheda dall'alto con illuminazione RGB strutturata: è ottima per presenza, posizione, polarità e ID componenti. L'AOI 3D aggiunge la misura di altezza e volume del giunto di saldatura, riducendo i falsi positivi e individuando difetti che il 2D non vede (tombstone parziali, sollevamenti, giunti freddi). Il 3D è la scelta giusta su schede critiche o ad alta densità.
AOI o ispezione visiva manuale: cosa conviene?
Su volumi superiori a qualche decina di schede l'AOI è più affidabile dell'operatore umano: il confronto con la libreria di riferimento è oggettivo, ripetibile, tracciato unità per unità. L'operatore resta utile per ispezioni a campione, gestione delle anomalie segnalate dalla macchina e controlli al microscopio su punti critici. Su prototipi singoli o tirature da poche unità l'ispezione manuale assistita resta competitiva.
AOI o X-Ray: quando serve cosa?
Sono tecnologie complementari, non alternative. L'AOI vede solo ciò che è visibile dall'alto: presenza, polarità, allineamento, giunti SMT a vista. Per BGA, QFN, CSP, UBGA e in generale tutti i package con saldature nascoste sotto il componente serve l'ispezione X-Ray, che usa la radiografia per vedere attraverso il package. Su schede a tecnologia mista si usano entrambe, AOI sui componenti a vista e X-Ray sui giunti nascosti.
L'AOI individua difetti sotto BGA o QFN?
No. L'AOI vede solo ciò che l'ottica raggiunge dall'esterno del package. Per BGA, QFN, CSP e UBGA, dove le saldature sono nascoste sotto il componente, serve l'[ispezione X-Ray](/elettronica/ispezione-x-ray/), che è il complemento naturale dell'AOI sulle schede a tecnologia mista.
Quanto tempo richiede l'ispezione AOI su un lotto?
Su una scheda di media complessità (qualche centinaio di componenti SMT) il tempo ciclo è di pochi secondi per unità. Una giornata macchina copre tipicamente lotti da diverse centinaia di schede. Il setup iniziale del programma di ispezione richiede da poche ore a una giornata, in funzione della complessità del PCB e della disponibilità di una golden board.
Posso avere un report fotografico per ogni unità?
Sì, il sistema genera per ogni scheda un report che documenta le anomalie rilevate con le immagini relative al punto di difetto. Su richiesta possiamo archiviare anche le immagini delle schede conformi, utile per audit, claim qualità o analisi statistiche sulla produzione.
Operate solo in Veneto o in tutta Italia?
Operiamo in tutta Italia. Le schede arrivano al nostro laboratorio di Cornedo Vicentino tramite corriere (transito 24-48h sul territorio nazionale), oppure su lotti consistenti organizziamo ritiro e riconsegna direttamente sul sito del cliente.
